Technische Eigenschaften
- RECTUS -

In die Entwicklung sind alle bekannten, aber nie gemeinsam realisierten Konstruktionsaspekte, die der natürlichen Wiedergabe dienen, eingeflossen.

  • Externes Netzteil. Bei Halbleiterversion Basismodel Steckernetzteil (10VA). Upgrade Profinetzteil EPS (30VA).
    Im Gerät nur Gleichspannung, die zusätzlich mit C-R-C und Gyrator gefiltert wird (abschaltbar). Großzügige Energiepufferung.

  • Netzteil für Röhre und Halbleiter bestückt mit ultraschnellen Gleichrichterdioden, Doppel-p-Siebung (C-R-C) und diskreter Spannnungs-Stabilisierung. Mit dem Ziel geringst mögliches Rauschen, keine HF-Störungen und minimalem harten Klirranteil. Röhrenheizung stabilisiert, Softstart.

  • Upgrade Akkustation. Das Netzteil dient dann als Ladestation.

  • Kleines mikrofoniearmes Alu-Gehäuse. (Elektrische Abschirmung, keine magnetischen Verzerrungen)

  • Kürzeste Signalwege mit sternförmiger Masseführung.

  • Teflonisolierte vergoldete Cinchbuchsen. Innenverdrahtung mit 6N-Litze und Silberdraht.

  • Signalquellenumschaltung mit Miniaturrelais. (Kontakte: Silber-Paladium mit Goldauflage).

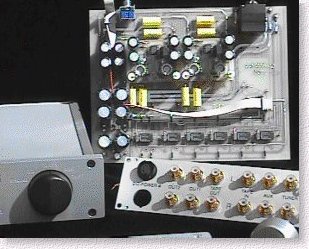

  • Aufbau: Basisplatine (Motherboard) mit Quellenumschaltung, Spannungsaufbereitung, Poti, Koppelkondensatoren am Ein- und Ausgang (überbrückbar) und Lineverstärkermodul (Halbleiter oder Röhre). Platine mit 70µ-Kupferauflage rollverzinnt.

  • Lineverstärker Halbleiter: Bestückt mit je einem High-End Operationsverstärker und nachfolgender Class-A-Treiberstufe.

  • Röhre Version 1: Je eine HF-Doppeltriode im Keramiksockel mit FET-Stromquellen.Version auch ohne FETs lieferbar. Invertierender Ausgang -> Lautsprecherumpolung erforderlich !
    Röhre Version 2: Keine Verstärkung (Vu=1) und keine Gegenkopplung, reiner Impedanzwandlert mit FET-Stromquellen. Gesteigerter Störabstand, geringerer Klirr keine Phasendrehung, ein noch niedrigerer Ausgangswiderstand und ein höherer Treiberstrom.

  • Die Verstärkung von ca. 1 ist kein Nachteil, da alle Hochpegelquellen genügend Spannung liefern, um eine Endstufe zu treiben. Das Poti kann in sinnvolleren Positionen (ca. 12 Uhr) betrieben werden. Es wird nicht erst abgeschwächt, mit Rauschen überlagert und dann wieder verstärkt.

  • Minimale Bauelementanzahl im Signalweg. Hochwertigste Styroflexkondensatoren, nichtmagnetische Widerstände

  • Alle Entwicklungsschritte gehörmäßig optimiert.

  • Niedriger Ausgangswiderstand Halbleiter: 10Ohm, Röhre <100 bzw. < 80Ohm von 20-20kHz.

  • Update- und Upgrade-Möglichkeit bei Halbleiterversion mit anderen OP´s.

  • Optional Röhren verschiedener Hersteller lieferbar (Standard Philips 6922 aus alter US-Fertigung)

  • Optionale externe Fernbedienung mit schaltbarer Steckerleiste (keine störenden Digitalsignale im Gerät).

Gehäuseausführungen:

  • Frontplatte 10 mm Aluminium. Standard: Natureloxial, gegen Aufpreis Hochglanz-Chrom.

  • Drehknöpfe Alu schwarz eloxiert, hinterleuchtet.

  • Beschriftung graviert

  • Seitenteile schwarz (Pulverbeschichtet)

  • Deckel, Boden, Rückwand natureloxiert

  • Abmessungen: (235*60*215)mm, Netzteil (120*60*300)mm
