Fernbedienungsgeber und externe Fernbedienung PROCUL

Fernbedienungsempfänger (Zusatz für RECTUS und PROBUS):


  • Die Fernbedienung wird über ein 9-poliges 2m langes Sub-D-Kabel mit dem zu steuerndem Gerät verbunden.
  • Die Stromversorgung wird von einem Steckernetzteil (9-12 V= / 300 mA) übernommen.
  • Es sind 6 Kanäle über Optokoppler galvanisch getrennt Ein-/Ausschaltbar (Bis 24 V / 100 mA).
  • Ein Kanal wird für die Ansteuerung eines Motorpotis (Laut/Leise) benutzt. Das Poti wird dabei potentialfrei aus der Fernbedienung versorgt (5 V=). Die Spannung liegt nur während der Motorbewegung an.
  • Die Steuerung wird von einem Microcontroler (µC) übernommen und verarbeitet den Philips RC5-Code.
  • Durch die galvanische Trennung, sowie der externen Anordnung wird eine maximale Störunterdrückung erreicht.
  • Alugehäuse mit Kunststoff  -Front und -Rückblende. Abmessungen: Breite 52, Höhe 35, Tiefe 105 mm.


Nachrüsten der Fernbedierung:

Die beiden Geräte können auf Wunsch (Aufpreis) bereits mit einem fernbedienbaren Poti ausgestattet werden. In diesem Fall ist eine Umrüstung auf Fernbedienung ohne Eingriff und somit vom Kunden möglich.
Ist das Motorpoti nicht eingebaut kann dies jederzeit bei uns im Hause durchgeführt werden.

Fernbedienungsgeber (Sender):


  • Der RC5-Fernbedienungsgeber ist für DAC-Vorstufe PAPILIO, Vorstufe RECTUS und Vollverstärker PROBUS ausgelegt.
  • Der PAPILIO-Ferbedienungsempfänger ist standardmäßig im Gerät integriert.
  • Schwarzes Kunststoffgehäuse. Abmessungen: Länge 162, Breite 40, Höhe ca. 29 mm.
Funktionen am Geber:

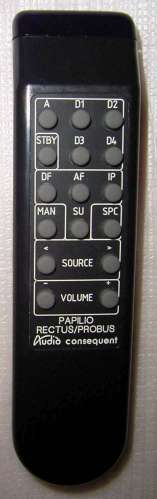

Fernbedienungsgeber








 PAPILIO-Funktionen

A:          Hochpegel-Analogeingang
D1..D4:  Digitaleingänge

DF:   Digitalfilter-Umschaltung (Soft / Sharp Rollof)
AF:   Analogfilter Ein/Aus
SU:   Upsampling Ein/Aus


RECTUS / PROBUS - Funktionen

SOURCE:  Programmquellen (Phono-CD-Tuner-Aux-Tape) durchschalten.
MAN:        Umschalten auf manuelle Bedienung (Programmquelle) am Gerät.


Gemeinsame Funktionen

VOLUME:  Lautstärke
STBY:       Standbye. Alle Kanäle aus. Stummschaltung der Ausgänge.
SPC:         (Switch-Power-Connector) Zusatz für schaltbare Steckdosenleiste.
